布局 度量标准 & 关键线

度量标准 & 关键线

基准网格 Expand and collapse content An arrow that points down when collapsed and points up when expanded.

手机、平板和桌面设备的所有组件都与 8dp 的基准网格对齐。工具栏中的图标则与 4dp 的基准网格对齐。

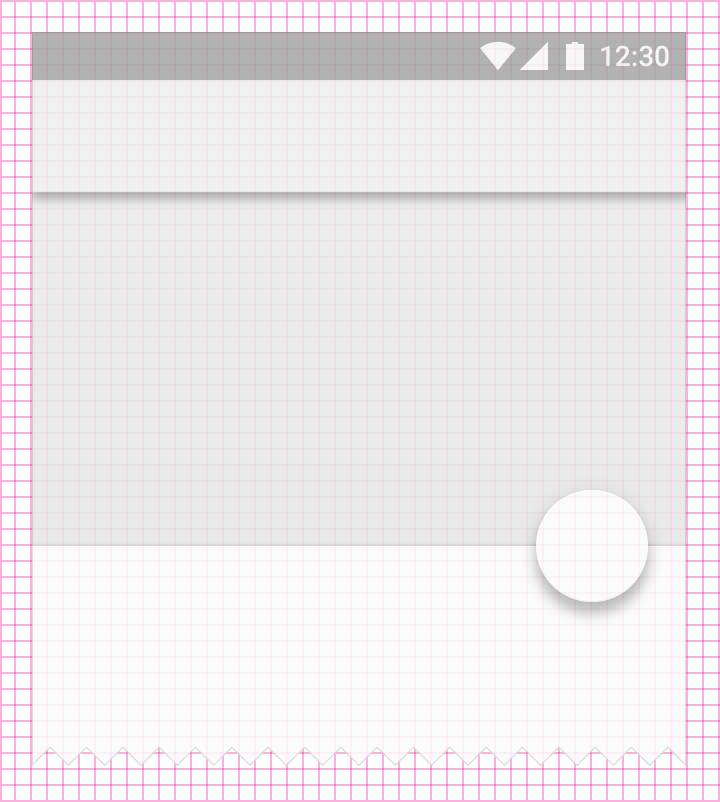

Material Design 中的基准网格示例

基准网格示例

Material Design 中的基准网格示例

基准网格示例

文字与 4dp 的基准网格对齐。更多细节详见排版

Material Design 的基准网格排版示例

基准网格中的排版示例

关键线和间距 Expand and collapse content An arrow that points down when collapsed and points up when expanded.

以下模板包含移动端、平板端和桌面端的元素的关键线、间距指南和示例界面。

模板

移动端

列表

一个两列、左对齐的列表,且有一个 56dp 的浮动操作按钮。

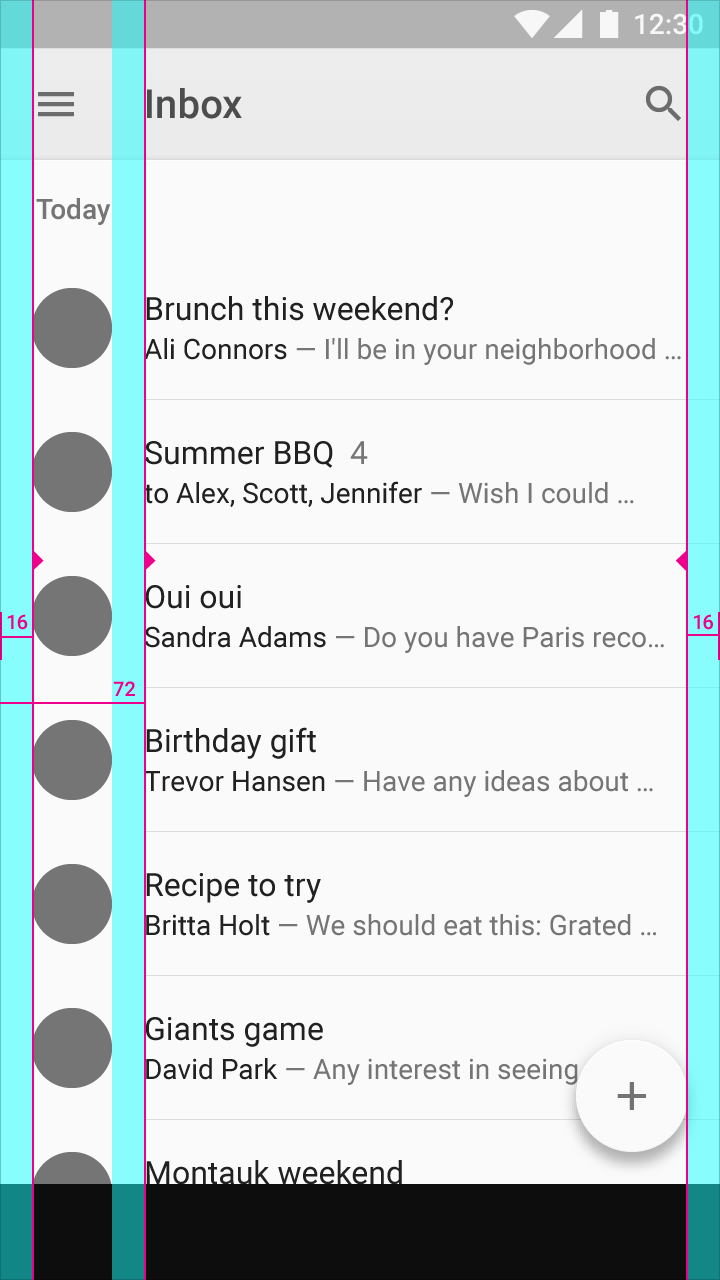

Material Design 中列表的关键线和边距

关键线和边距

屏幕边缘的左右边距:16dp
与图标或头像相关联的内容的左边距:72dp
手机上的水平边距:16dp

Material Design 中列表的垂直间距

垂直间距

  1. 状态栏:24dp
  2. 工具栏:56dp
  3. 副标题:48dp
  4. 列表项:72dp

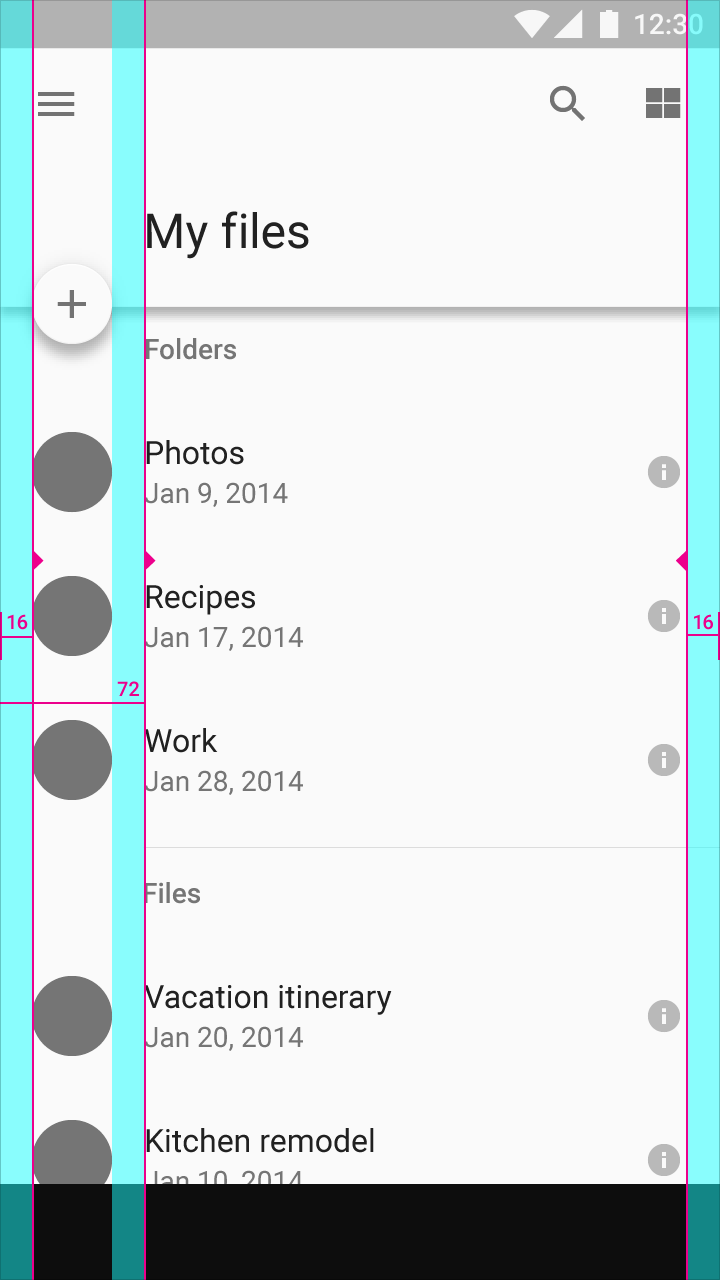

Material Design 中列表的关键线和边距

关键线和边距

屏幕边缘的左右边距:16dp
内容与屏幕左边缘的间距:72dp

Material Design 中列表的垂直间距

垂直间距

  1. 状态栏:24dp
  2. 工具栏:56dp
  3. 标题和列表项:72dp
  4. 副标题:48dp
  5. 内容区域之间的间距:8dp

详情视图

详情卡片,包含 56dp 的浮动操作按钮。

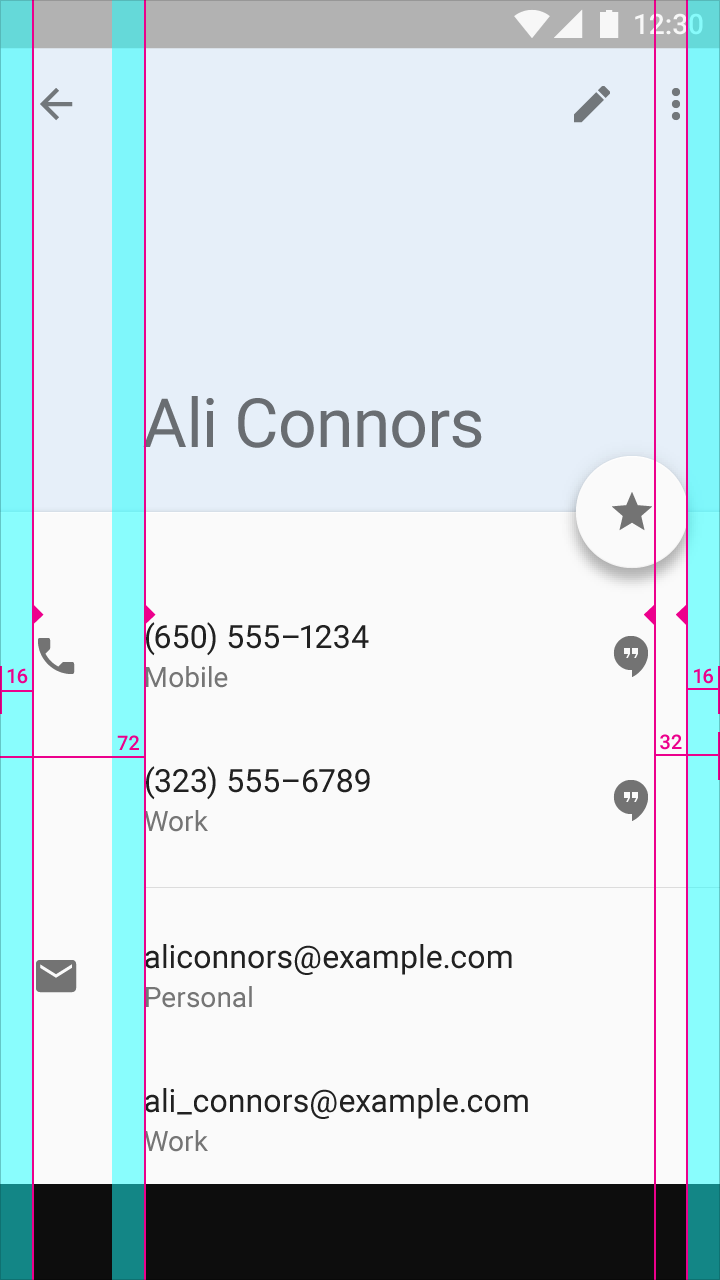

Material Design 中详情视图的关键线和边距

关键线和边距

屏幕边缘的左右边距:16dp
内容与屏幕左边缘的间距:72dp
右侧图标距离屏幕的右边距为 32dp,以便与浮动操作按钮同轴对齐。

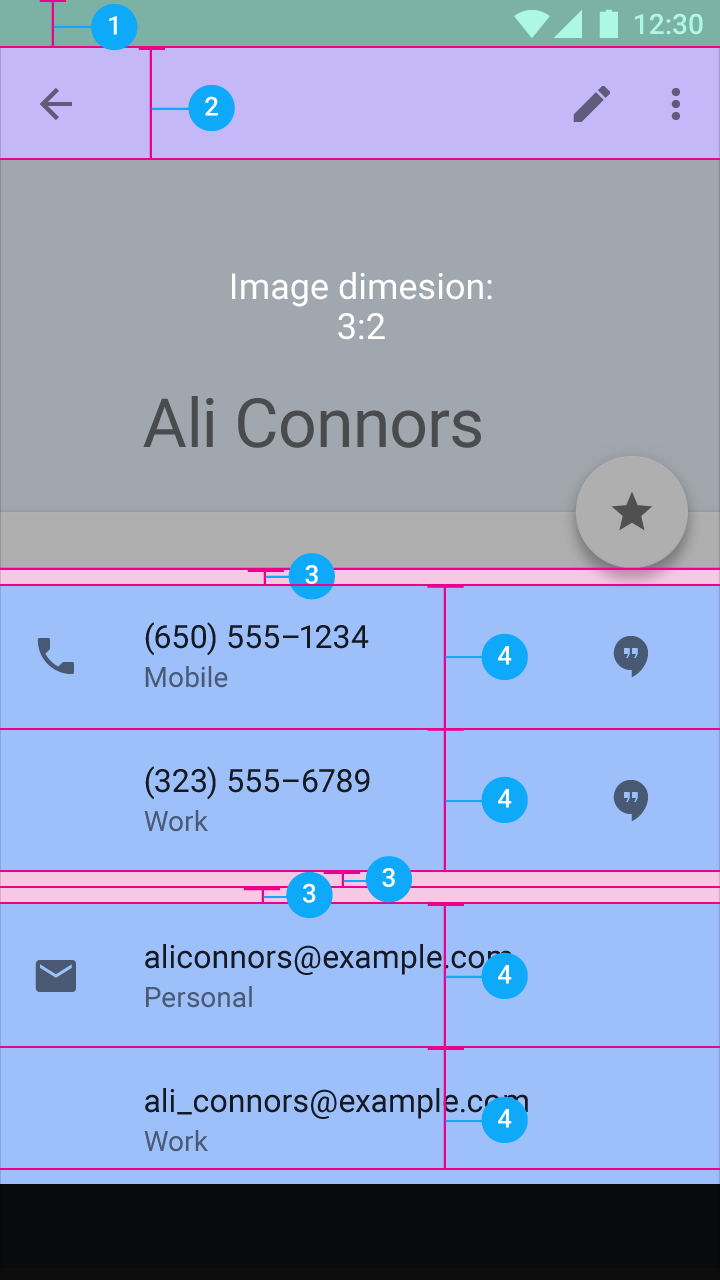

Material Design 中详情视图的垂直间距

垂直间距

  1. 状态栏:24dp
  2. 工具栏:56dp
  3. 内容区域之间的间距:8dp
  4. 列表项:72dp

抽屉式导航

一个侧边栏的导航菜单,包含图标、头像、和左对齐的文本。其他图标右对齐。

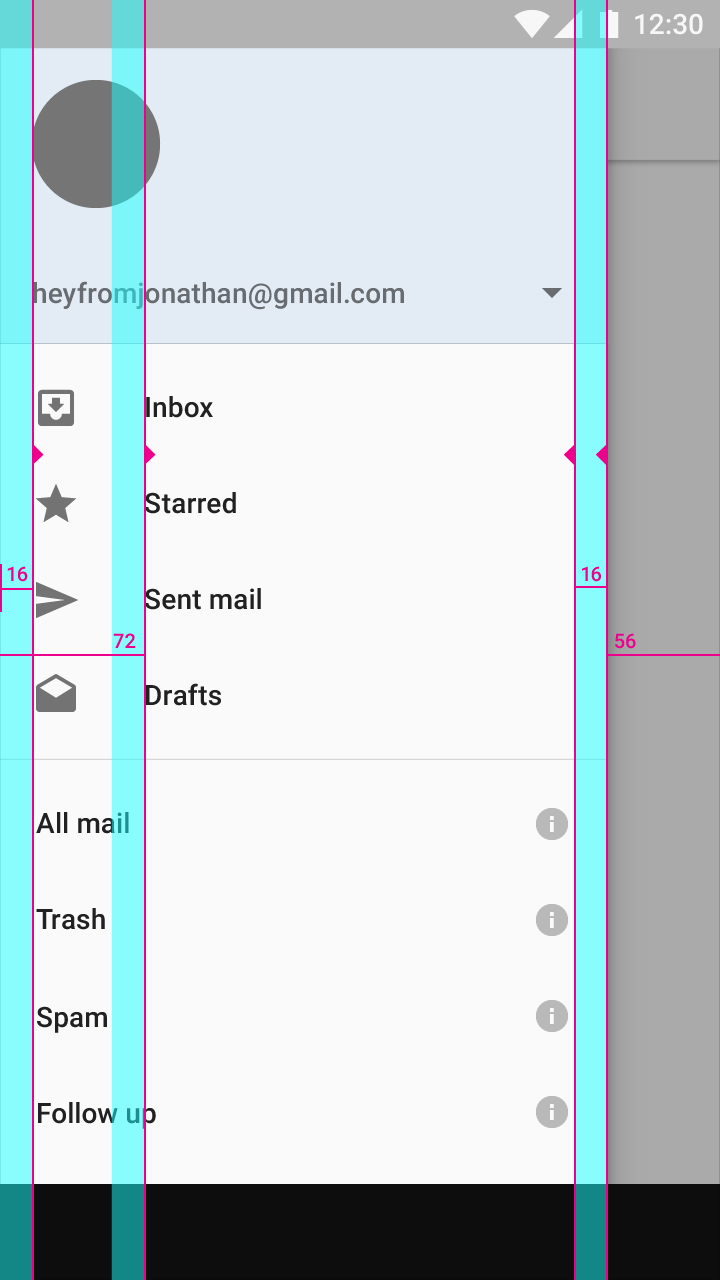

Material Design 中抽屉式导航的关键线和边距

关键线和边距

屏幕边缘的左右边距:16dp
为了与图标和头像相协调,内容的左边距为:72dp
侧边导航宽度:屏幕宽度减去操作栏高度。本例中,侧边导航的宽度为屏幕宽度减去 56dp。

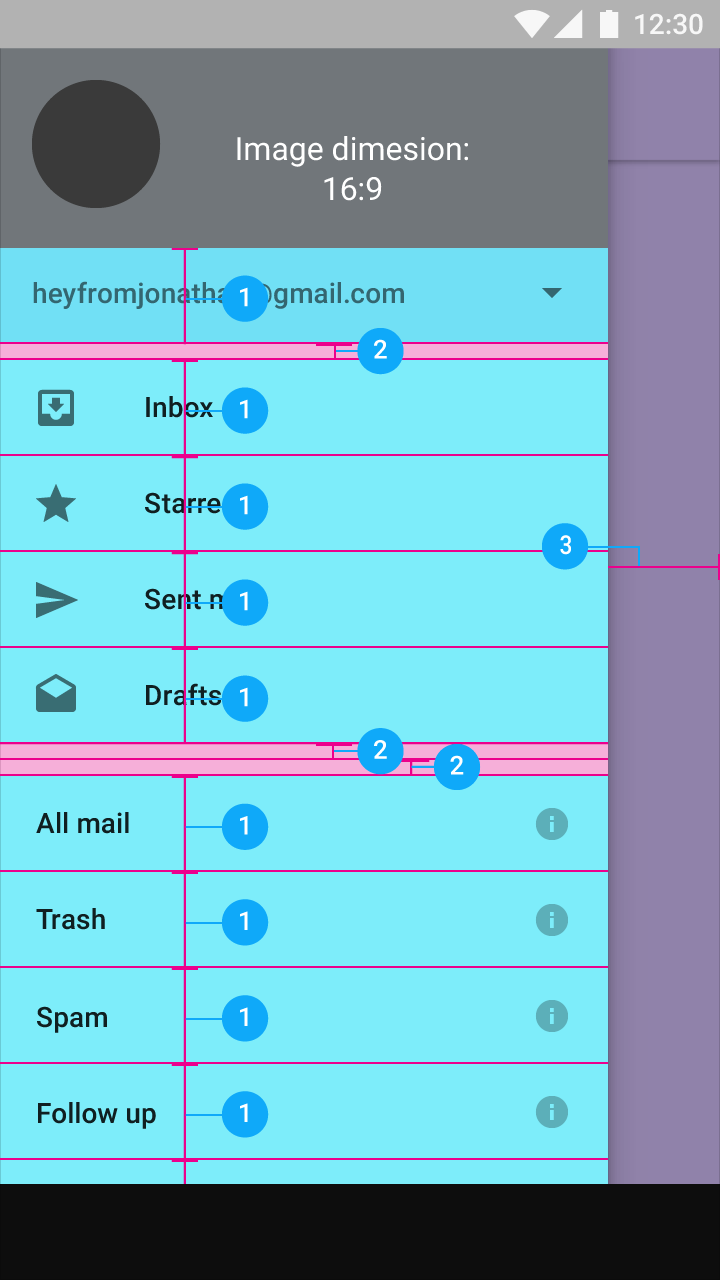

Material Design 中抽屉式导航的垂直间距

垂直间距

  1. 帐号菜单和列表项:48dp
  2. 内容区域之间的间距:8dp
  3. 导航栏右边距:56dp

平板端

带详细视图的列表

左对齐的列表,带有一个右对齐的浮动操作按钮

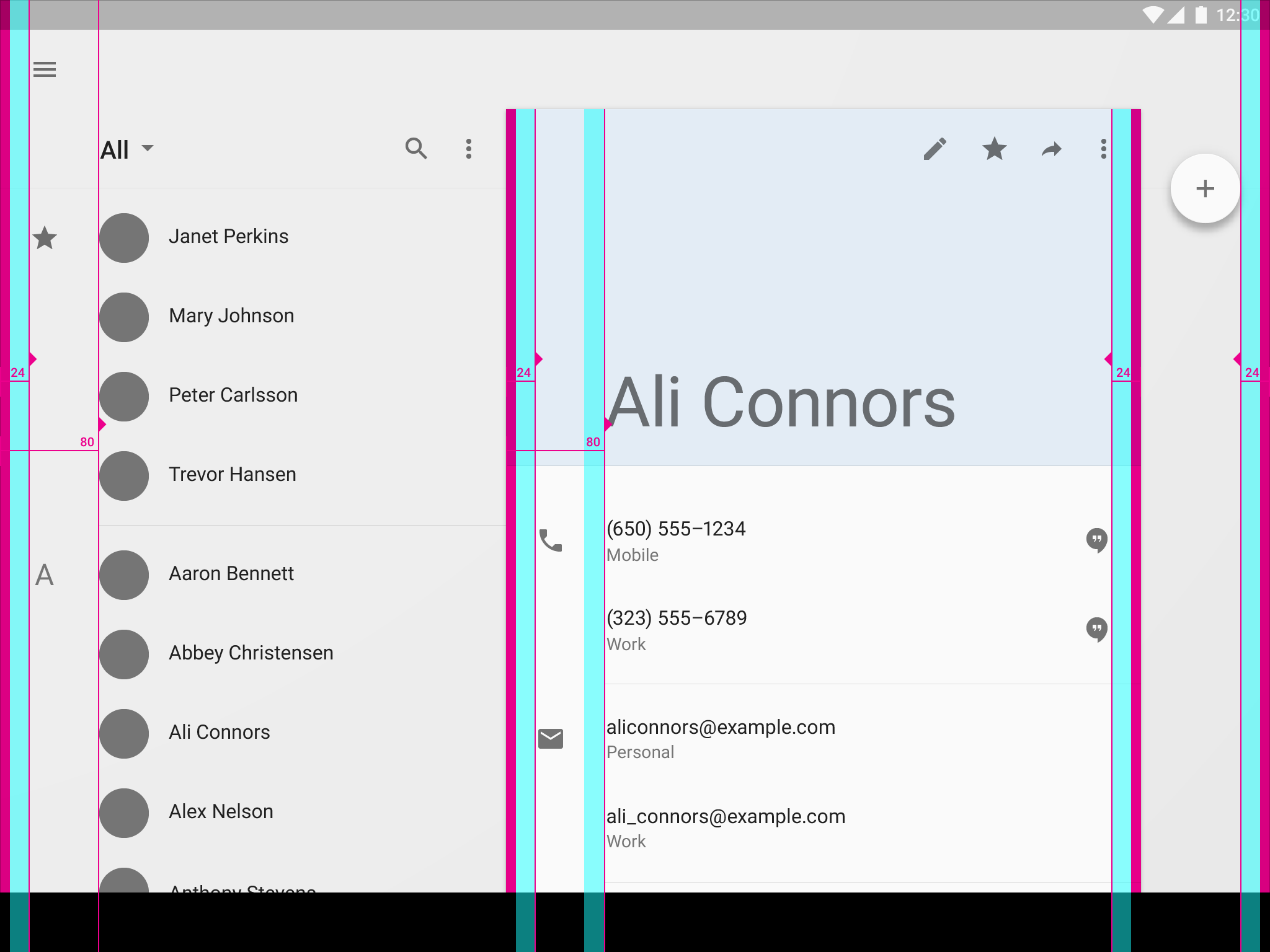

Material Design 中带详细视图的列表的关键线和边距

关键线和边距

屏幕边缘的左右边距:24dp
内容与屏幕的左边距:80dp
卡片的左右内边距:24dp
卡片内容的左边距:104dp

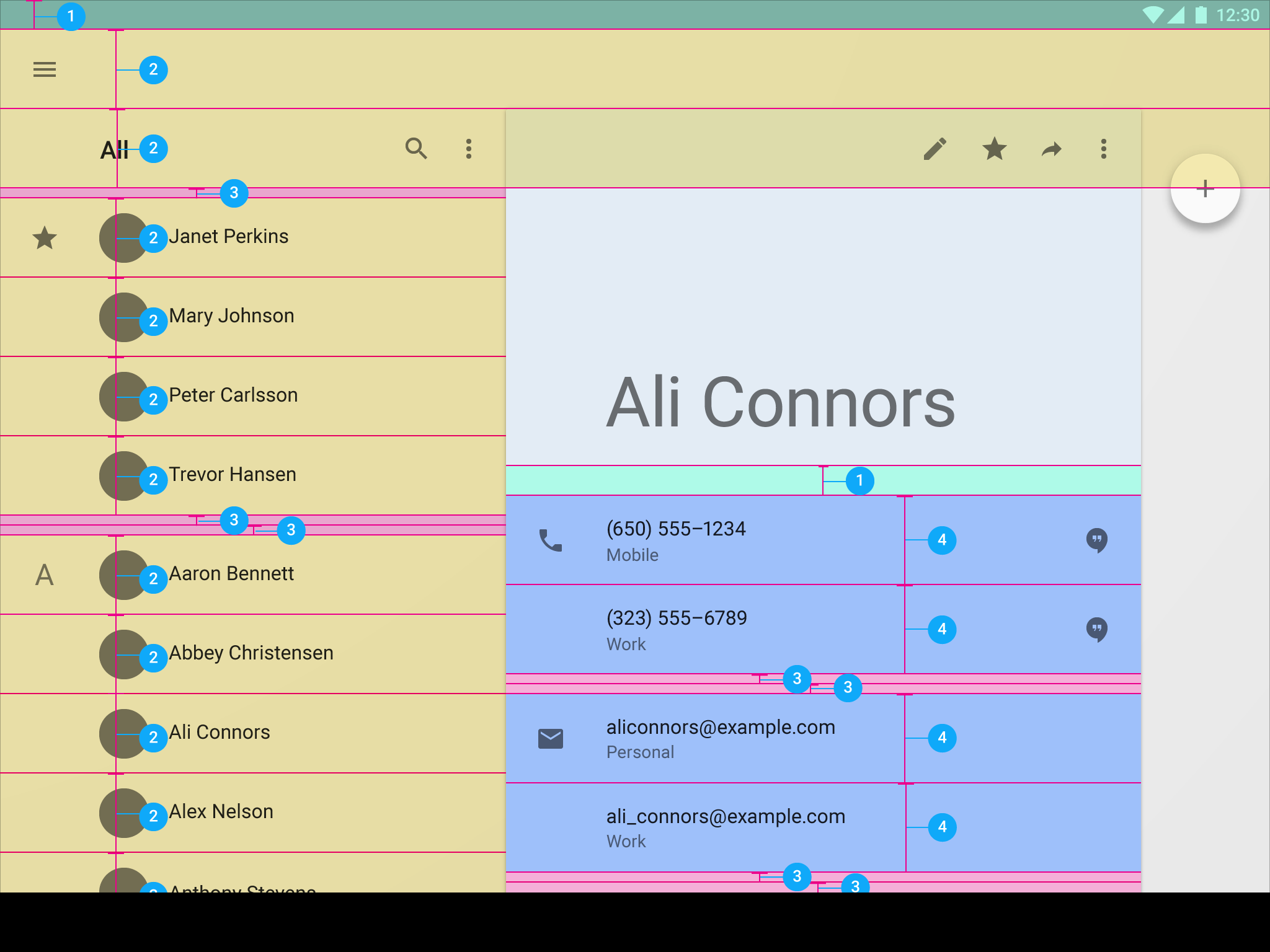

Material Design 中带详细视图的列表的垂直间距

垂直间距

  1. 状态栏和列表顶部间距:24dp
  2. 列表项:64dp
  3. 内容区域之间的间距:8dp
  4. 列表项:72dp

带详细视图的列表

左对齐的列表,带有一个右对齐的浮动操作按钮

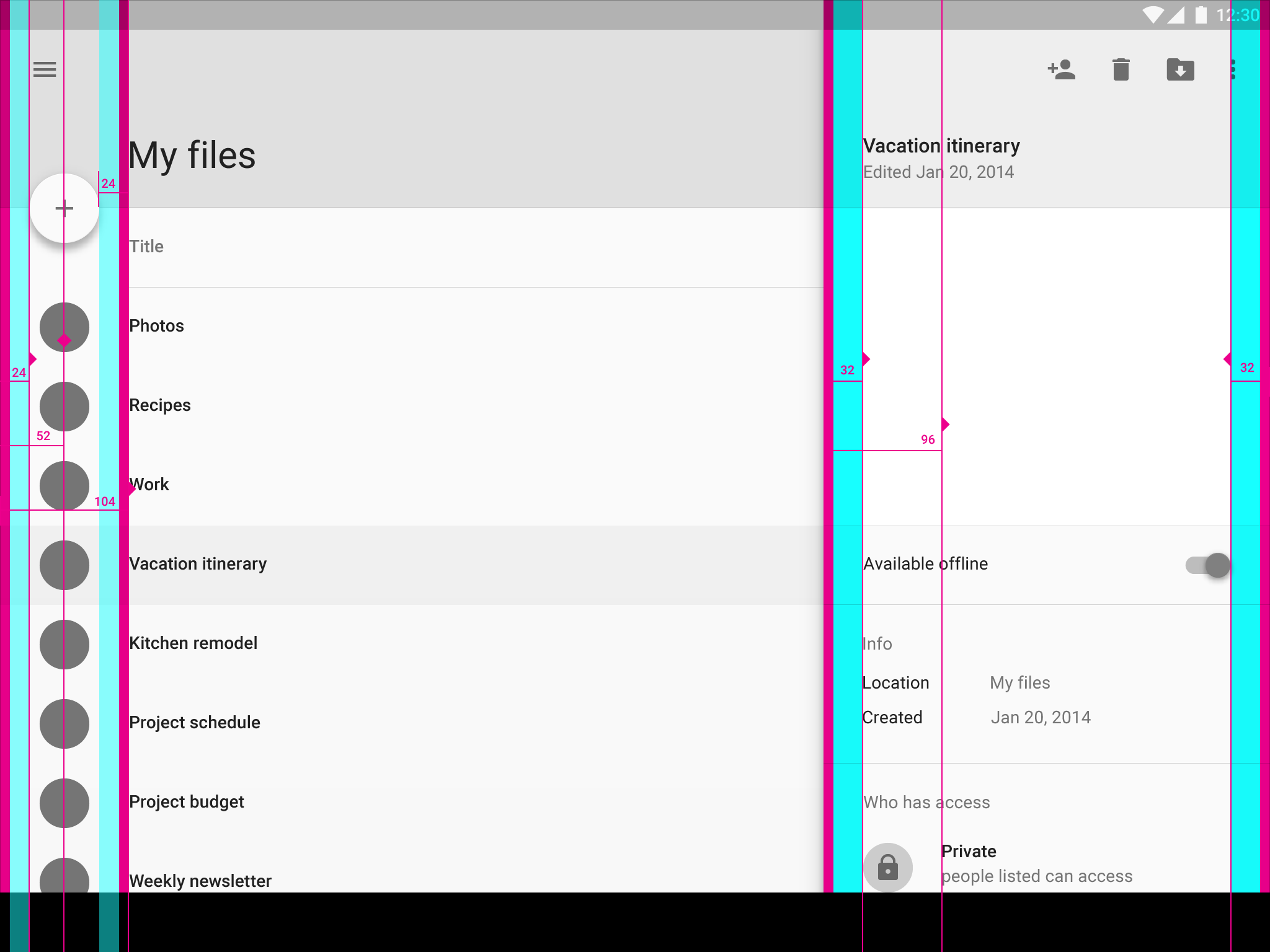

Material Design 中带详细视图的列表的关键线和边距

关键线和边距

屏幕边缘的左右边距:24dp
图标的垂直中线与屏幕边缘的距离:52dp
导航项距离屏幕的左边距:104dp
内容与屏幕左边距:80dp
卡片左右内边距:32dp
卡片导航项的左边距:96dp

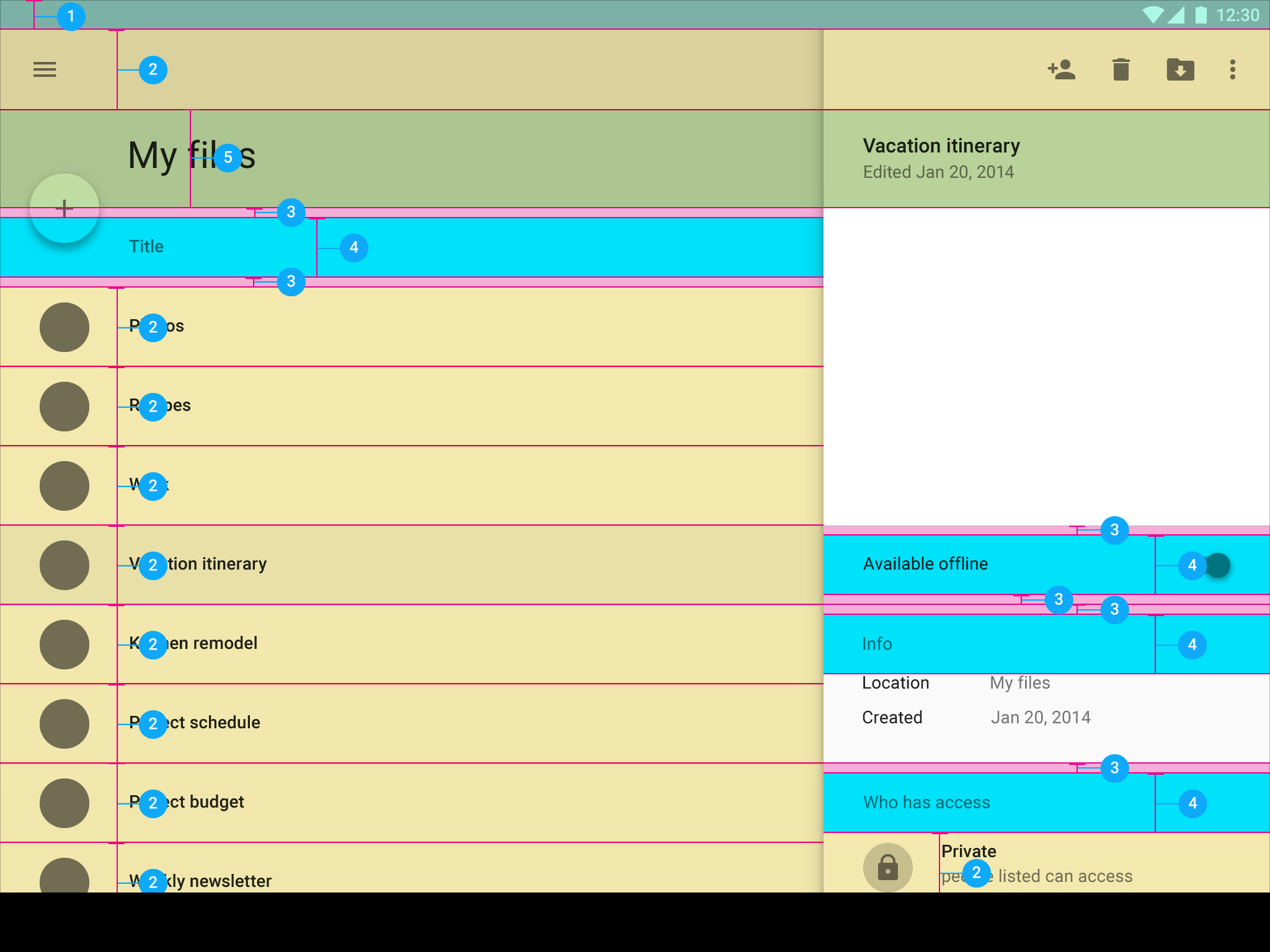

Material Design 中带详细视图的列表的垂直间距

垂直间距

  1. 状态栏:24dp
  2. 工具栏和列表项:64dp
  3. 内容区域之间的间距:8dp
  4. 副标题、列表项和滑块:48dp
  5. 标题:80dp

桌面端

用于桌面的关键线和间隔块会根据窗口大小从平板端和移动设备继承网格规则。

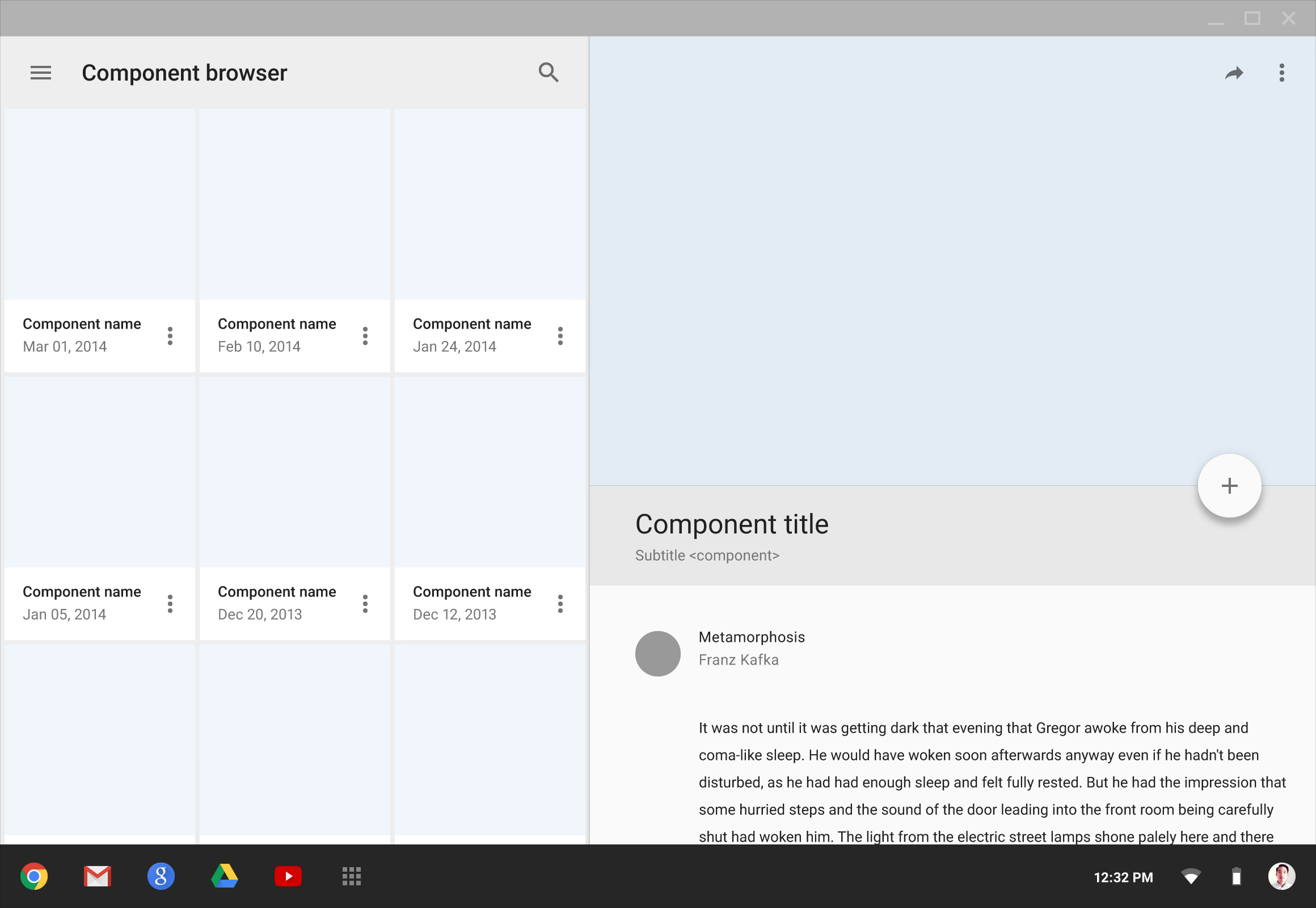

Material Design 的全屏桌面端界面

桌面端的全屏

调整大小后的窗口

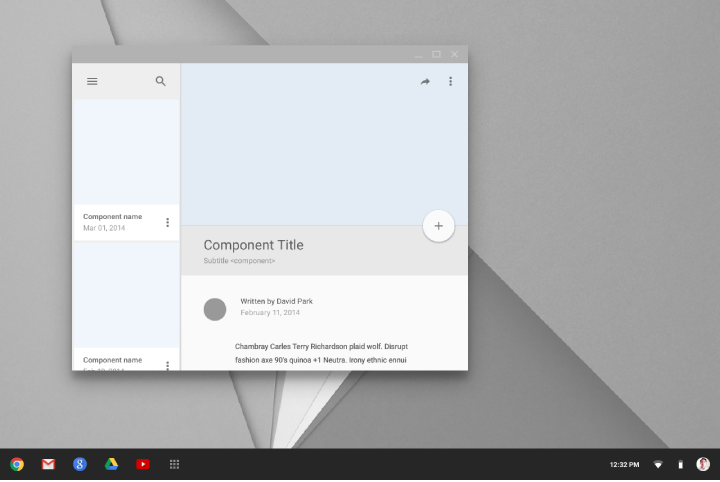

Material Design 中的水平窗口设计

水平窗口

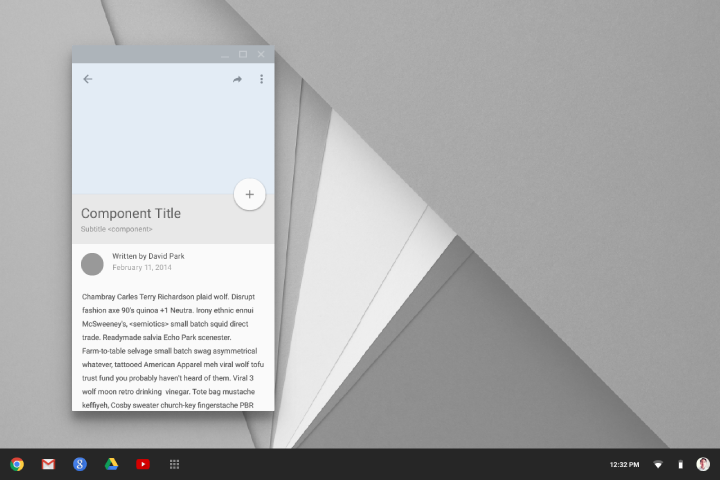

Material Design 风格的垂直窗口

垂直窗口

比例关键线 Expand and collapse content An arrow that points down when collapsed and points up when expanded.

元素宽度与高度的比例(称为宽高比),可以同时应用于 UI 元素和屏幕尺寸。宽高比写作:宽:高。

推荐的宽高比为:

  • 16:9
  • 3:2
  • 4:3
  • 1:1
  • 3:4
  • 2:3

例如:

  • 1:1 的宽高比说明元素有相同的宽度和高度
  • 2:3 宽高比的图片,宽度为 360dp 时,高度为 540dp

使用以下公式,根据宽高比来确定元素的宽度或高度。宽高比总是用分数表示。例如,3:2 会被视为 3/2。

宽度 = 宽高比 * 高度

高度 = 宽度 / 宽高比

Material Design 中的屏幕宽度设置

屏幕宽度

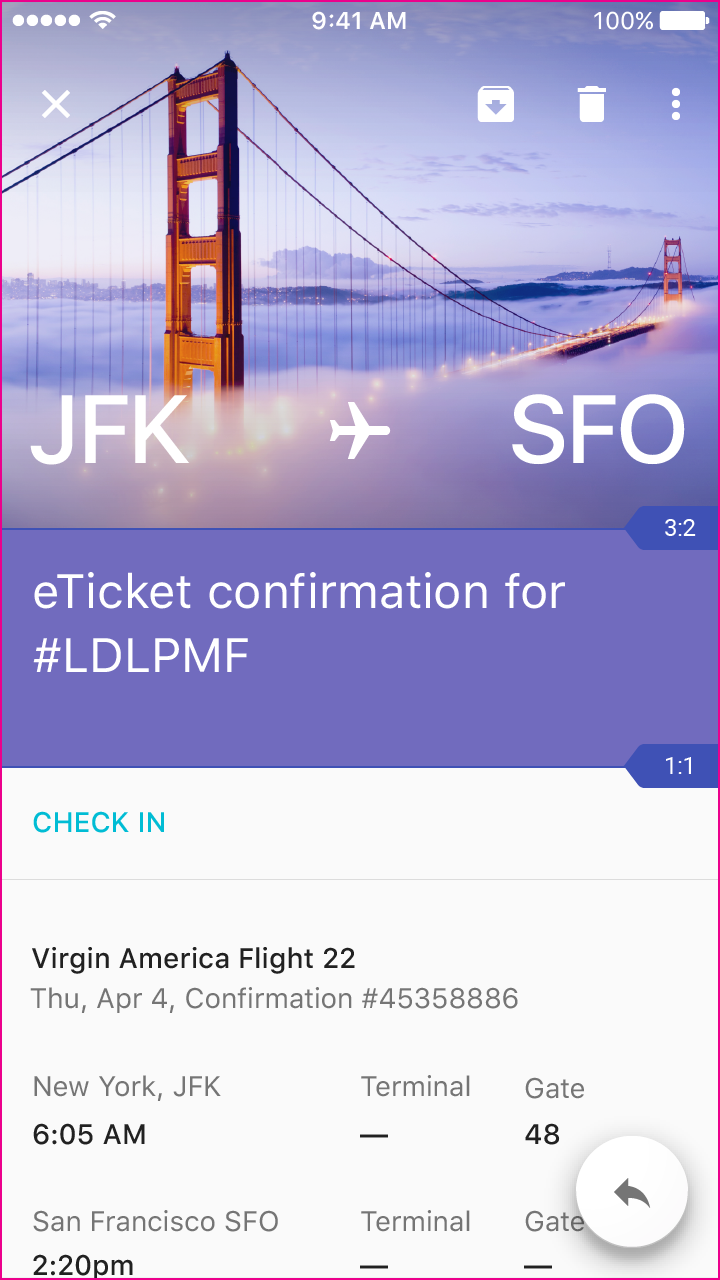

Material Design 移动端屏幕宽度示例

移动端的屏幕宽度示例

Material Design 中的元素宽度

元素宽度

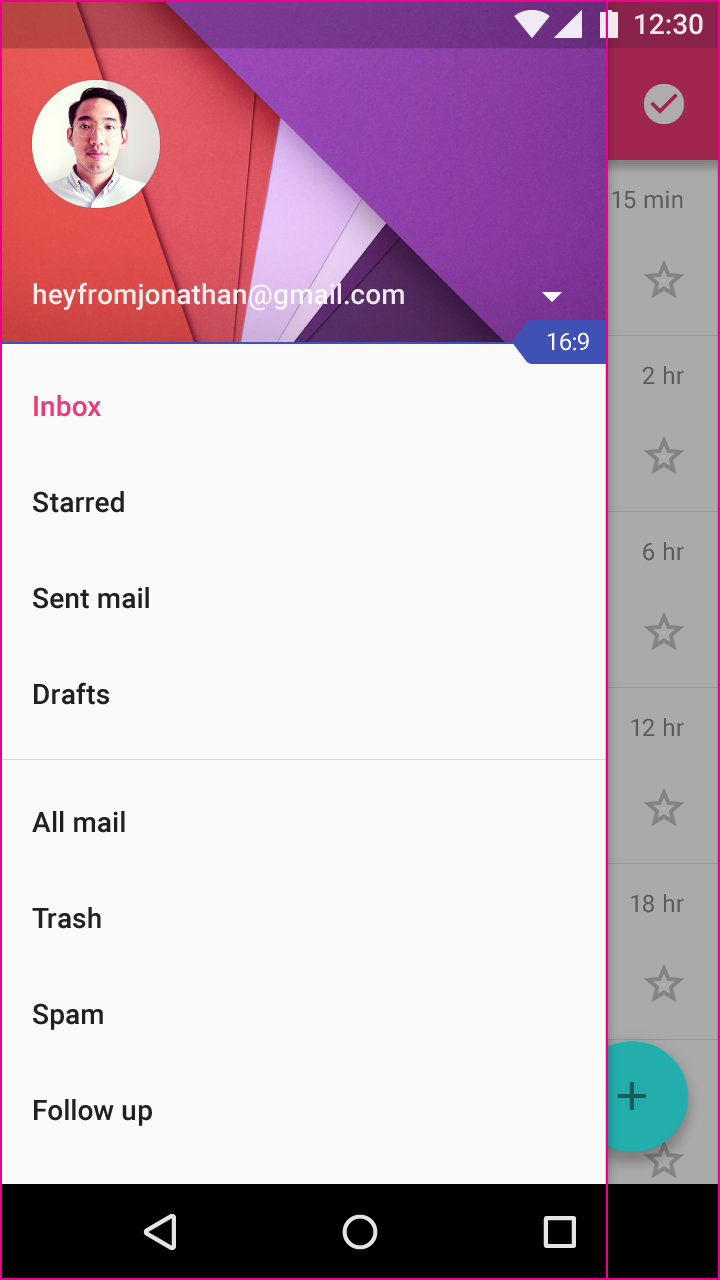

Material Design 中的移动端元素宽度示例

移动端的元素宽度示例

使用增量调整大小 Expand and collapse content An arrow that points down when collapsed and points up when expanded.

增量是一个度量单位,用来确定应用中其他元素的大小和位置。

例如,你可以把增量定义为标准元素(例如操作栏)的高度。如果操作栏高度是 56dp,增量就可以定义为 56 x 56dp。通过元素有多少个 56dp 的增量宽或高,来确定元素的大小。

如果一个元素是 8 增量宽,使用 56dp 作为增量大小,那么它的宽度是 448dp。

增量关键线主要应用于桌面端,也常用于平板端,但不常用与移动端。增量的数量会根据窗口大小而变化。

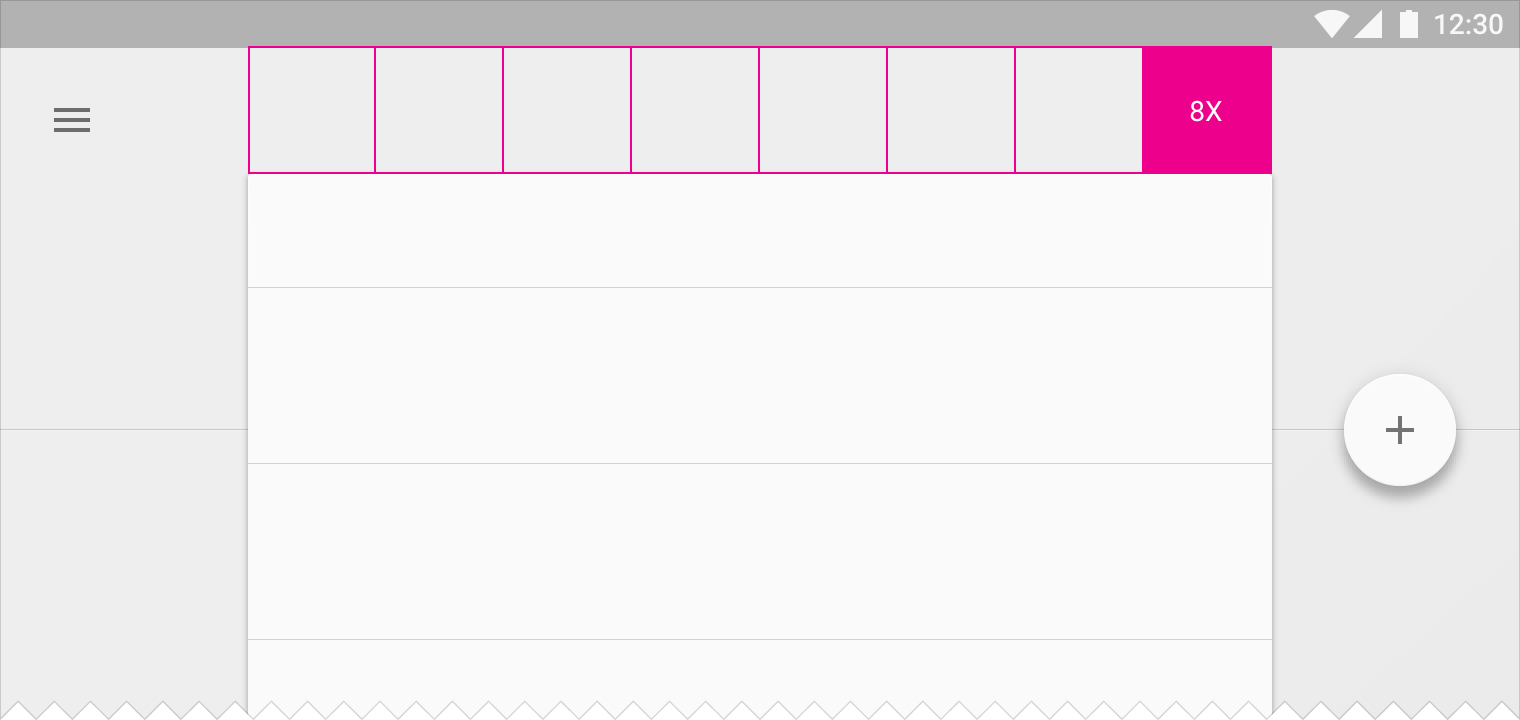

Material Design 中的卡片宽度为 8x 水平增量

该示例中的卡片宽度是 8x 的水平增量。

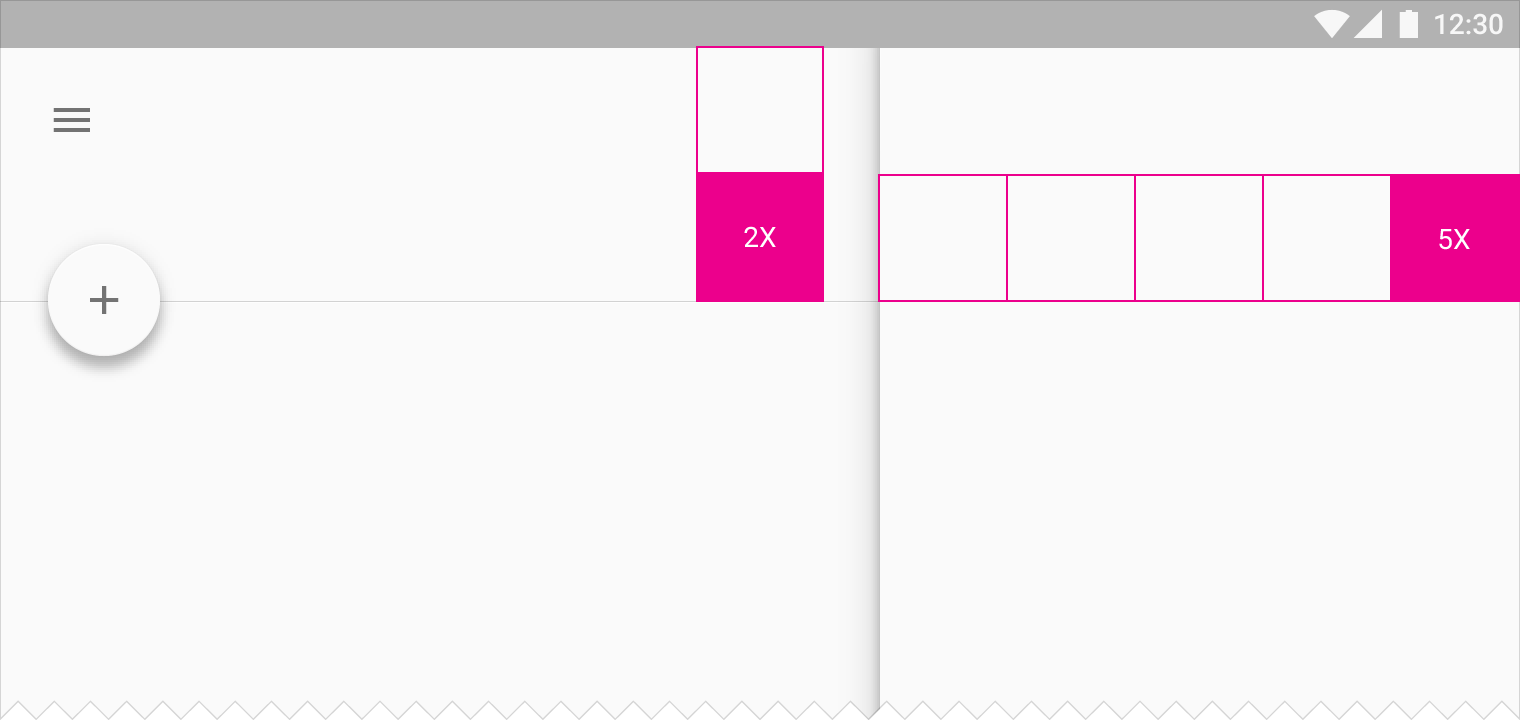

Material Design 应用栏扩展和右侧面板增量示例

该示例中的应用栏扩展后的高度为 2x 的增量,右侧面板的宽度为 5x 的增量。

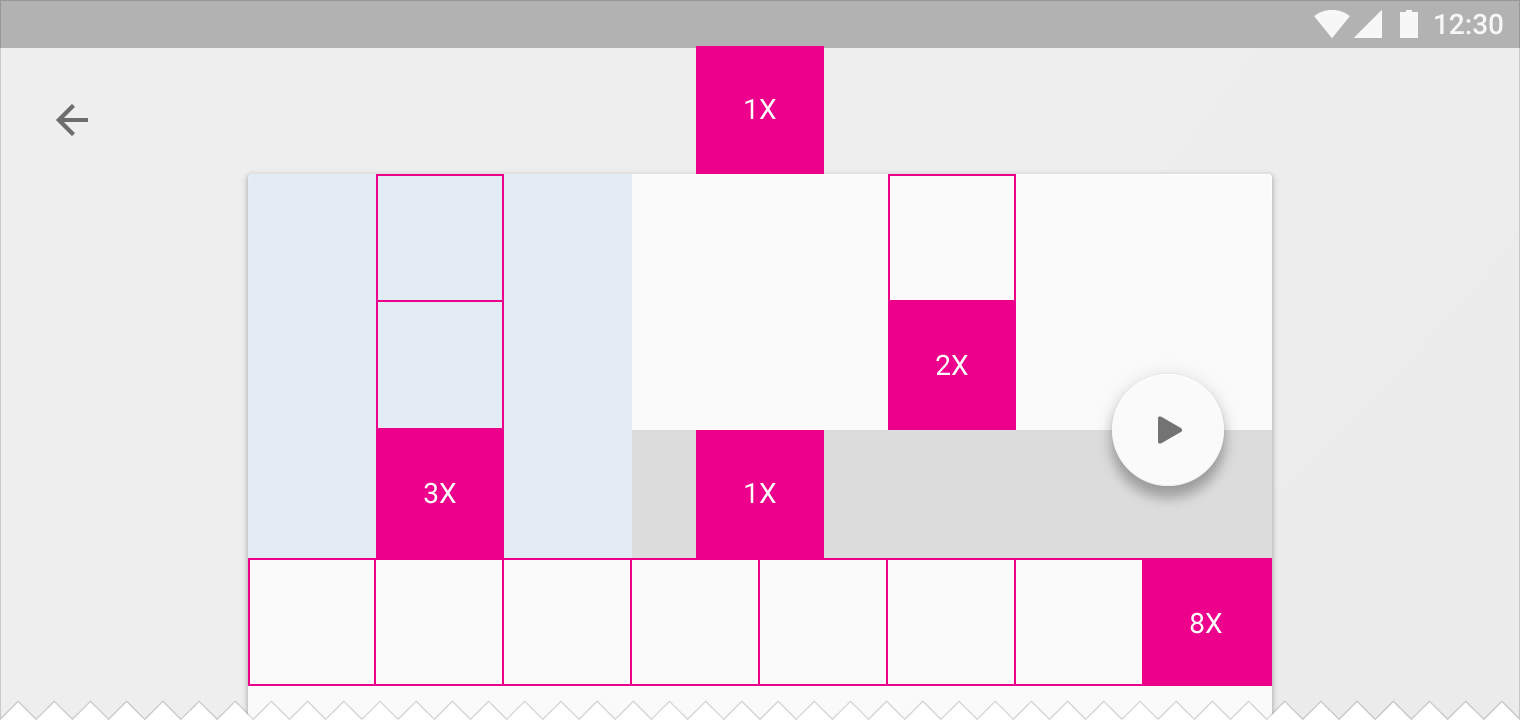

Material Design 中可在多个 UI 元素上使用增量

在 Material Design 的 UI 中,增量可以在很多元素上使用。

触控目标大小 Expand and collapse content An arrow that points down when collapsed and points up when expanded.

为了确保信息密度和可用性之间的平衡,触摸目标的尺寸至少为 48 x 48 dp。在大多数情况下,触摸目标之间至少还有 8dp 的间隔。

把元素的宽度和高度调整为至少 48dp,以确保在任何尺寸的屏幕中,元素的物理尺寸都至少为 9mm。触摸目标的大小建议为 7-10mm。

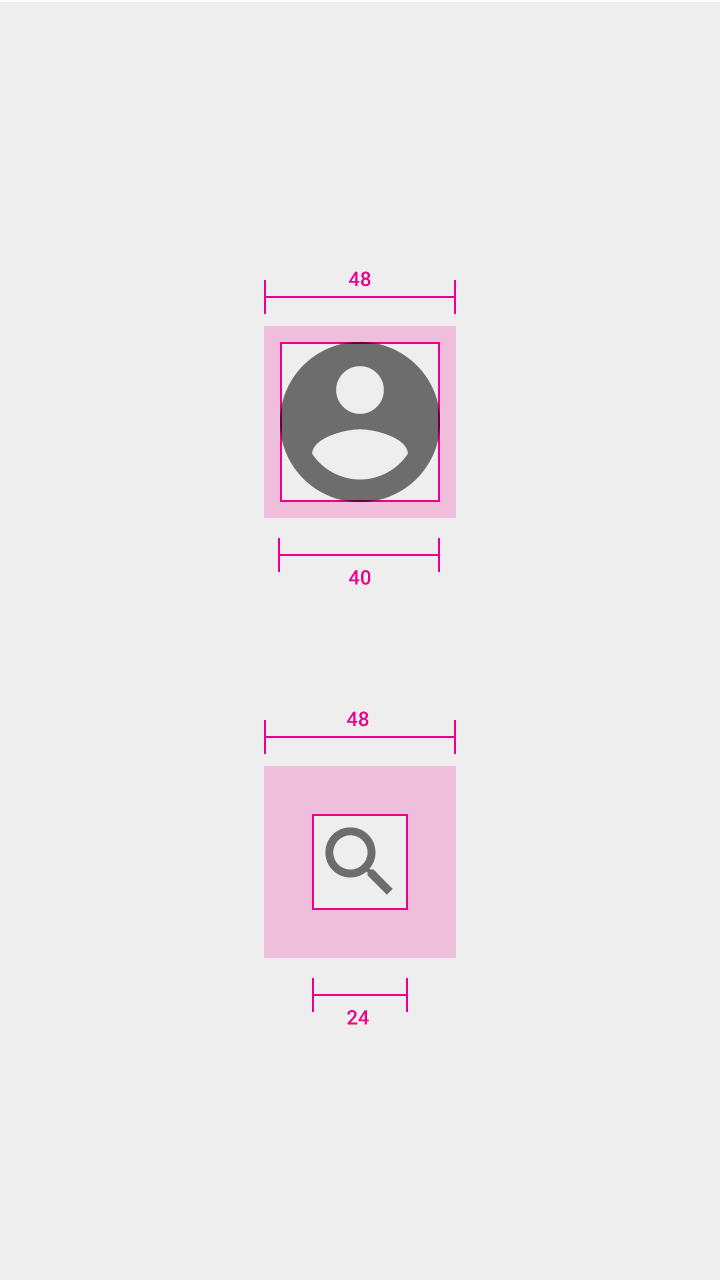

Material Design 中的触控目标大小指南

头像尺寸:40dp
图标尺寸:24dp
触摸目标尺寸均为:48dp

Material Design 中的触控目标大小指南

触摸目标高度:48dp
按钮高度:36dp

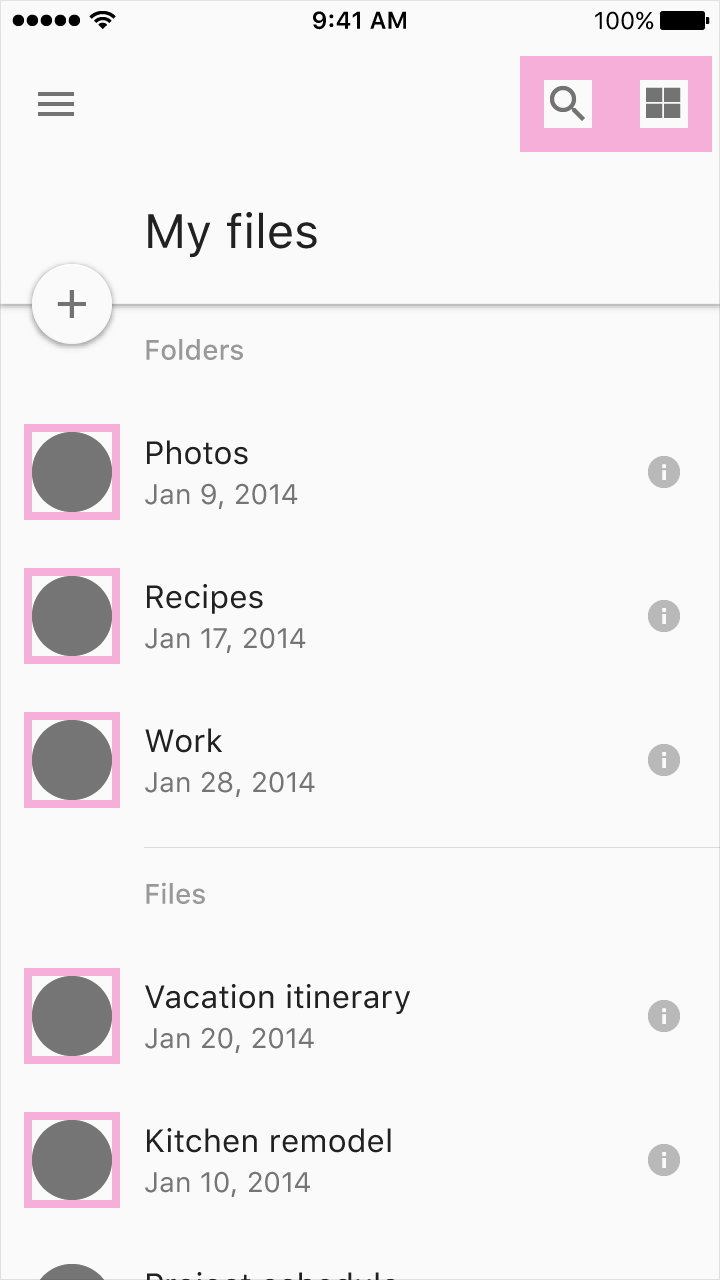

Material Design 的触摸目标示例

触摸目标示例

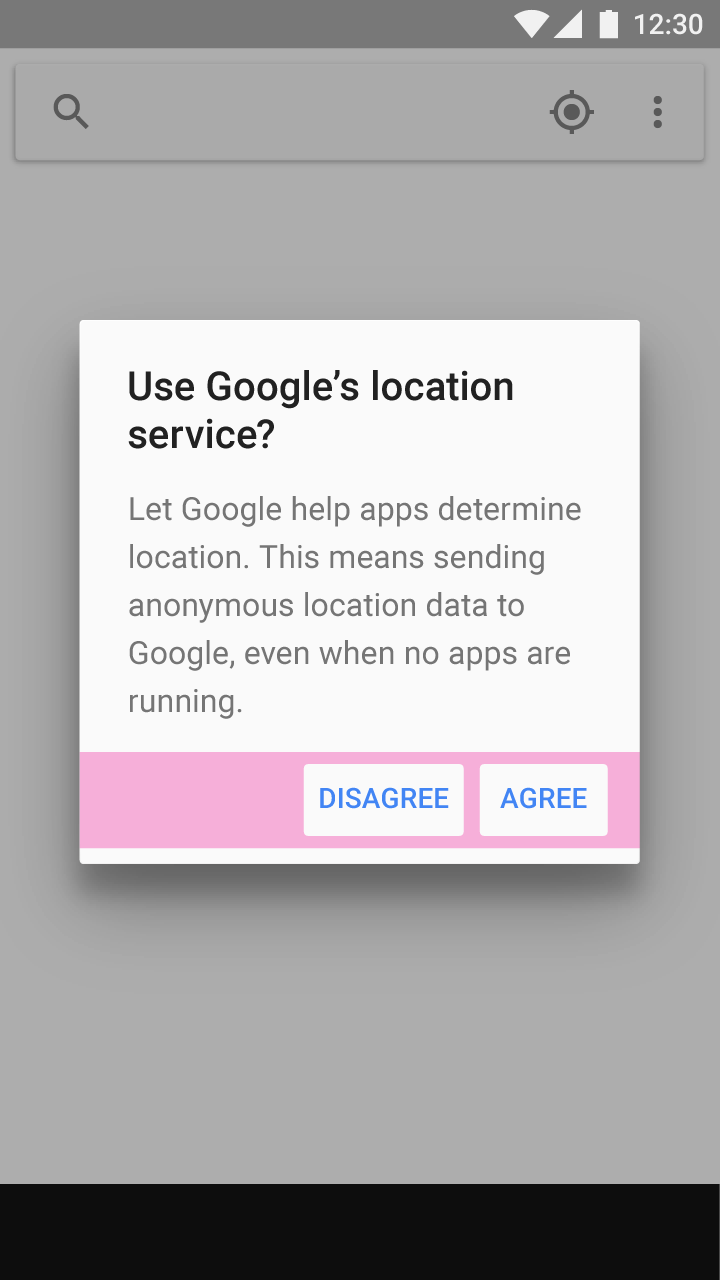

Material Design 中的触摸目标和按钮示例

触摸目标和按钮示例
